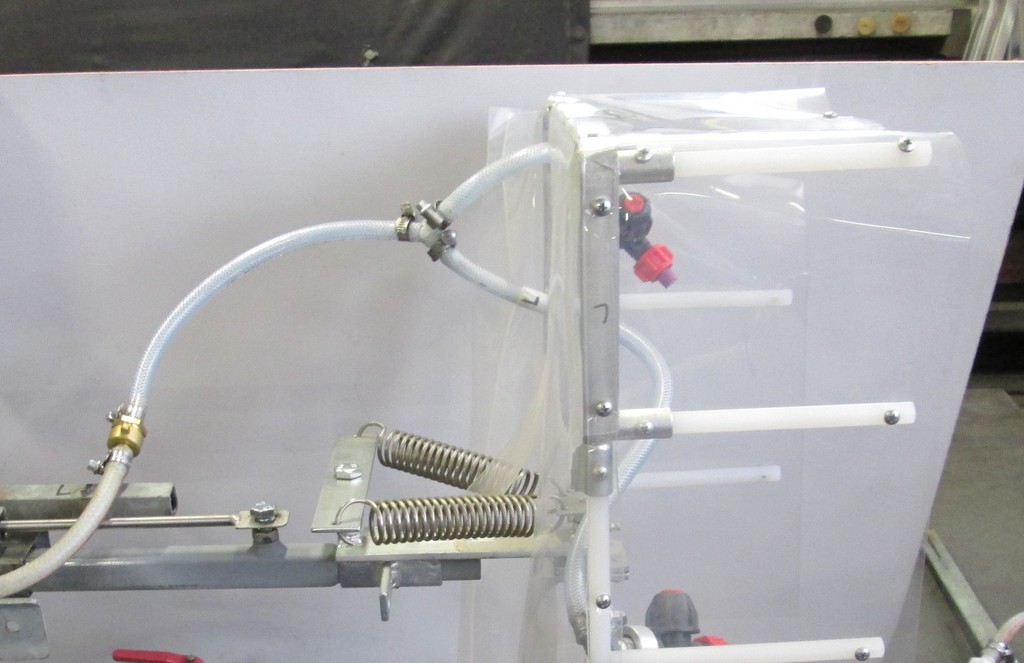

Hier sehen sie ein Bandspritzgestänge in Eigenbau (Kunde) mit hydraulischer Breitenverstellung durch ein Parallelogramm und mit einer hydraulischen Neigungsverstellung. Aufgabe war die Modifizierung der Funktion der Abweiserbügel durch einen mechanischen Federzug, der, wie bei MAF uni Bandspritzgestängen, sowohl in Vorwärtsfahrt als auch in Rückwärtsfahrt bei Stockberührung ausweicht. Weiterhin mussten die Magnetventile der elektrischen Düsenschaltung durch eine neue Ansteuerung auf den aktuellsten Stand gebracht werden.

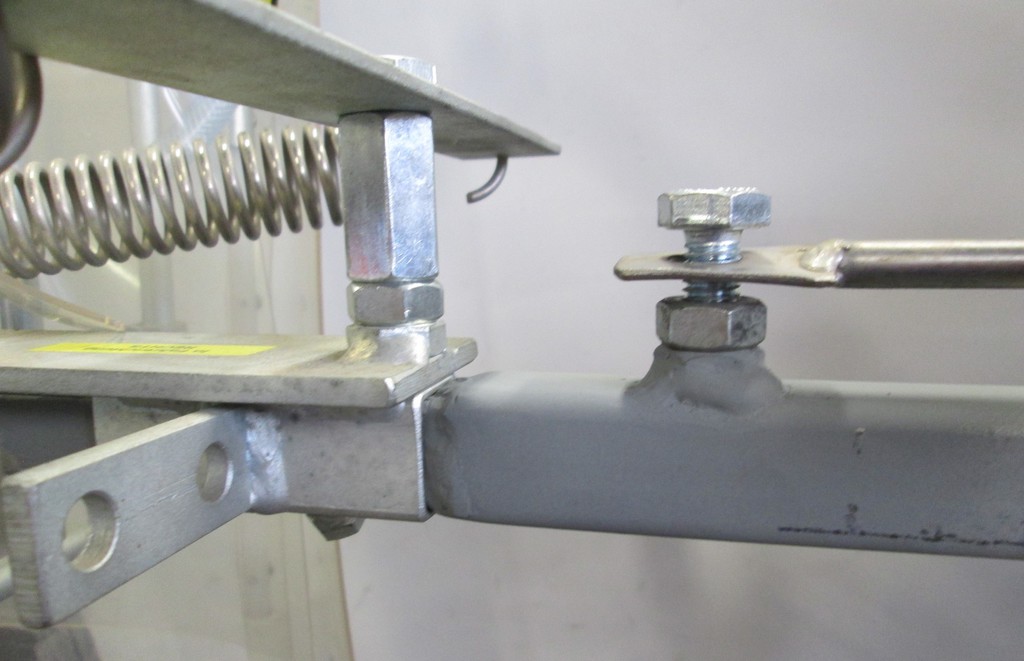

Technische Besonderheiten:

Federvorspannung lässt sich stufenlos verändern,

Düsenkörper mit Membrantropfstopp lassen sich stufenlos schwenken,

Hier sehen sie den Umbau einer General Pump T77 auf  Comet APS101 bei einer Vicar Nachläuferspritze.

Bereits vor längerer Zeit wurden Magnetventile angebaut.

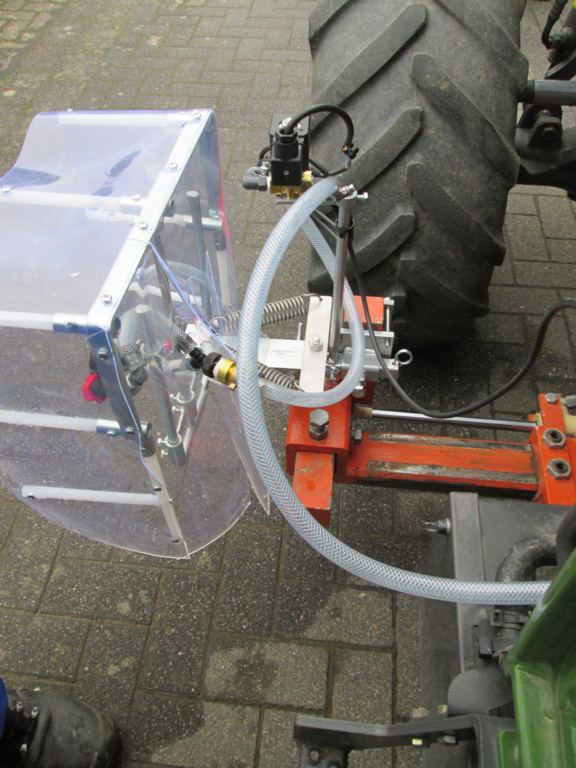

Hier sehen Sie die Montage von MAF SHARK-Hauben an ein Bandspritzgestänge der Fa. Lederer.

Die Düsenaufnahmerohre für die Herbizidanwendung werden zum leichten demontieren umgebaut.

Es werden weiterhin neue Aufnahmerohre ausschließlich für die SHARK-Hauben angefertigt. Somit ist ein schneller Wechsel von der Herbizidausstattung zur SHARK-Ausstattung möglich.





Hier sehen Sie die Anfertigung einer abnahmefähigen (Gerätekontrolle) Herbizidspritze 300 Ltr. mit Gestell zur Aufnahme an einer Fronthydraulik.



Die Bauteile Tank und Gestell wurden vom Kunden bereitgestellt.



Der Tank und das Gestell wurden gemäß der Ausstattung und der technischen Anforderungen von der Fa. MAF geändert und angepasst.



Pumpe EP12265 12V 26 Ltr./min 4,0 bar 23A

Druckregler bis 10 bar

Magnetventile in Edelstahlausführung

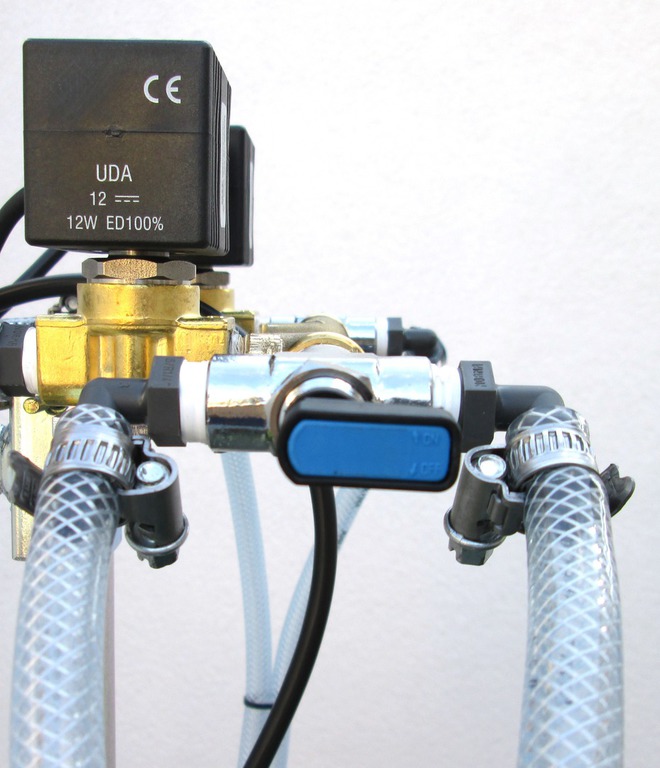

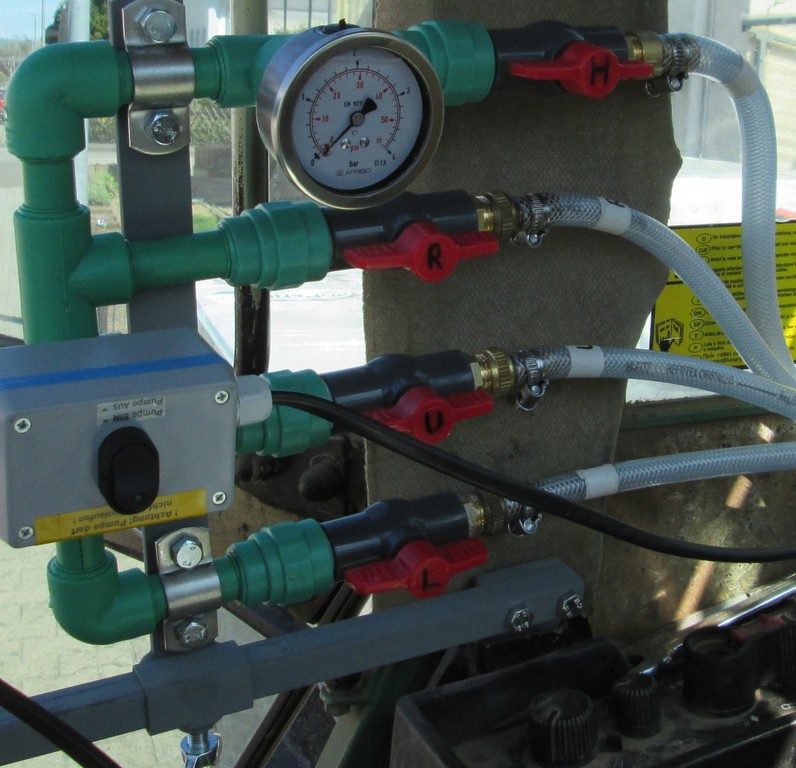

Hier sehen Sie die Montage von zusätzlichen Magnetventilen für die Ausbringung von:



-Eisenchelaten als Bodendüngung mit Schar und Spritzrohr im Weinbau



-Herbiziden zur Bekämpfung von unerwünschten Beikräutern in der Rebzeile



-Pflanzenschutzmitteln bei der Austriebsspritzung im Weinbau



Die Magnetventile sind rechts und links auf einer Unterflurverstellung von Freilauber an den jeweiligen Hubmasten angebaut und werden mittels der Taster auf dem Joystick an und ausgeschaltet.



Die Versorgungsschläuche werden von der rechten Seite an der Kabine vorbeigeführt. Alle Schläuche sind in Führungsringen fixiert umd somit verliersicher. Die Demontage von Magnetventilen und Schläuchen ist durch die einfache Konstruktion leicht möglich.



Für den Herbizideinsatz als auch für die Austriebsspritzung werden die kompakten Abweiserbügel verwendet. Die Montage der Abweiserbügel erfolgt mittels Klemmhülsen, die in sich verstellbar sind. Die zusätzliche Höhenverstellstange ermöglicht eine Höhenanpassung in den Endlagen der Hubmasten.

Eine zusätzliche Anpassung der jeweiligen Grundbreite wird durch die gelochte Verbindungslasche zwischen Höhenverstellstange und Aufnahme der Abweiserbügel gewährleistet.

Hier sehen Sie 2 Düsenrohre (ca. 50cm) zum Anbau an Geräte mittels Anschweißschellen.

Als Werkstoff wird hauptsächlich Edelstahl V2A / V4A verwendet. Manche Verschraubungen werden in vernickeltem Messing verbaut.



Die Rohre können an Rahmen von Kultivatoren, Rollhacken, Kreiseleggen, Zwischenachs verstellungen etc. angeschweißt werden um verschiedene Mittel zur Bodenverbesserung oder zur Pflanzenstärkung auszubringen.



Sie besitzen eine spezielle Pralldüse (V4A) in diesem Fall mit Kaliber 02 gelb. Die Pralldüse ist relativ schmutzunempfindlich, weil sie nur eine Durchgangsbohrung hat.

Der Spritzwinkel ist je nach Druck weit über 130°. Somit kann man mit 2 Düsen relativ große Nutzbreiten erzielen.



Der Schlauchanschluß in diesem Fall ist für Spiralschlauch 8x1.



Ein Rückschlagventil oberhalb der Düse dient dazu, dass das Rohr und oder der Schlauch bei Druckabfallnicht komplett leerläuft.

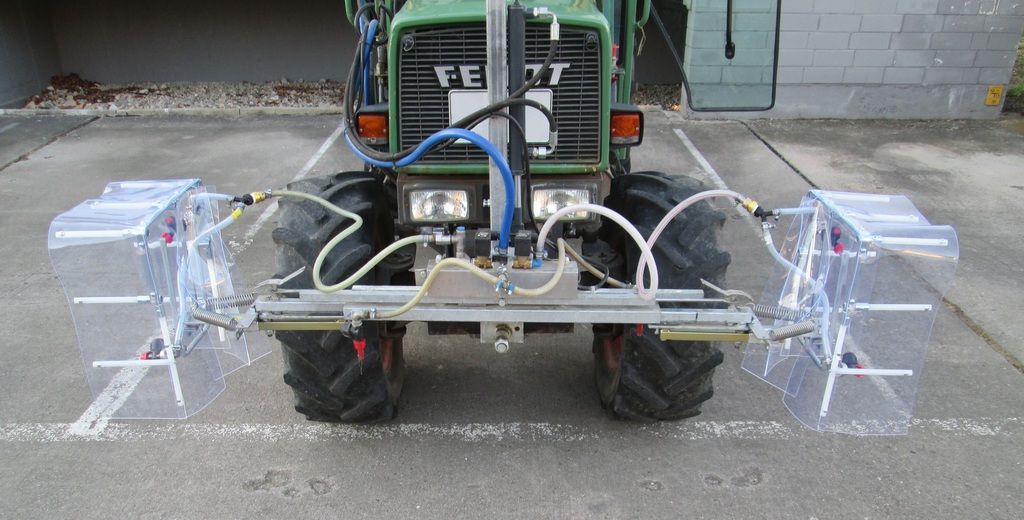

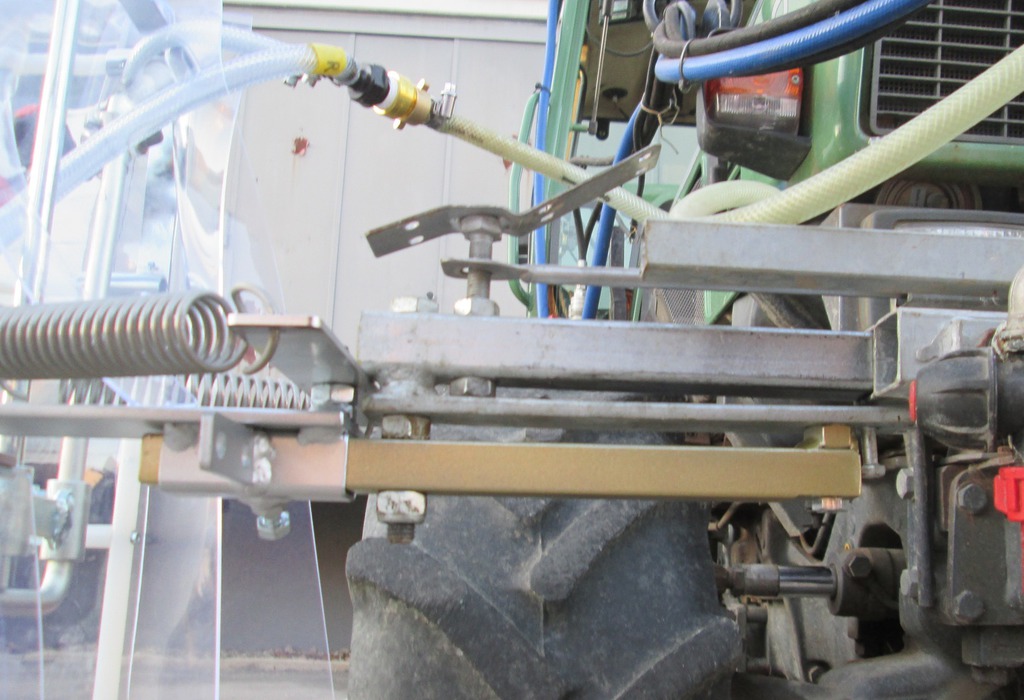

Hier sehen Sie den Anbau von SHARK-Hauben im Zwischenachsanbau bei einem Fendt Vario V 207-211.



Als Breitenverstellung dient die Braun Zwischenachskonsole. Mittels Anbauadapter lassen sich die Hauben an den 50er Zapfen befestigen.



Als Sonderausstattung sind für jede Seite Magnetventile mit Steuermöglichkeit über den Joystick des Fendt Vario angebaut.





Technische Daten:

Minimale Gesamtbreite (Außenkante Hauben): ca.1500 mm in kürzester Montagestellung der Hubzylinder

Hub beidseitig: ca. 500 mm (2x250 mm)

Außenbreite in kürzester Montagestellung der Hubzylinder (Außenkante Hauben): ca.2000 mm

Oberkante Hauben ca. 700-730 mm über dem Boden

Unterkante Hauben ca. 250-280 mm über dem Boden

Verstellmöglichkeit in der Höhe an Braun Konsolenwinkel 50x50 mm um ca.+/- 20-30 mm

Verstellmöglichkeit der Hauben und des Düsenbügels am Federgelenkträger um ca.130 mm nach unten





Hier sehen Sie den Umbau eines 800 Ltr. Nachläufers zum Ausbringen von pflanzlicher Jauche zur Stärkung von Kulturpflanzen im Wein- und Obstbau.



Da Jauchen oft einen höheren Trubstoffanteil haben, können bei ventilgesteuerten Pumpen Leistungsverluste oder Defekte entstehen. In diesem Fall wurde die Membranpumpe durch eine kleine 12 Volt Impellerpumpe EP1249i ersetzt. Impellerpumpen eignen sich hervorragend zum Pumpen von trubstoffreichen Flüssigkeiten.



Allerdings ist immer darauf zu achten , dass ein kein Trockenlauf auftritt.



Um den Trubstoffanteil zu minimieren, wird ein feinmaschiges Einfüllsieb verwendet.



Weiterhin ist der Ansaugfilter so gewählt, dass eine Verstopfung der Düsen minimiert wird.



Da Impellerpumpen keine hohen Drücke erzeugen, kann man durch Verwendung des Gebläses eine bessere Benetzung der Blätter errreichen. Durch einen Lagerbockes der den Zapfwellendurchtrieb der Pumpe ersetzt, kann man ohne Probleme das Gebläse mit einer Weitwinkelgelenkwelle betreiben.



Als Düsen werden Aufprallzungendüsen verwendet, die bei geringen Drücken eine ausreichende Durchflußmenge (ca. 1 Ltr/min bei ca. 0,5-0,6bar) gewährleisten und einen

breiten Abstrahlwinkel zwischen 80 und 130° haben.



Als Teilbreiten werden jeweils 4 Düsen links, rechts und nach unten am bestehenden Gebläsegehäuse angebracht. Alle Düsenhalter sind variabel in Höhe und Winkel verstellbar.



Da Magnetventile gegen Trubstoffe empfindlich sind, wird zur Schalten der Teilbreiten normale

Kugelhähne verwendet.



Hier sehen Sie den Umbau und die Modifizierung eines Bandspritzgestänges (Fremdfabrikat).



Als Grundausstattung hatte das Gestänge eine elektrische Breiten- und Neigungsverstellung sowie eine hydraulische Höhenverstellung.



Das reine Herbizid-Gestänge (mit zusätzlicher Ganzflächenabspritzung) sollte mit SHARK-Hauben Best.-Nr.: SHDD01t1lr nachgerüstet werden, um einen höheren Ausnutzungsgrad zu erreichen.



Bei der Modifizierung auf MAF uni standart wurden folgende Änderungen durchgeführt:



1. Demontage der Abweiserbügel mit Düsenhalter für die Herizidausbringung

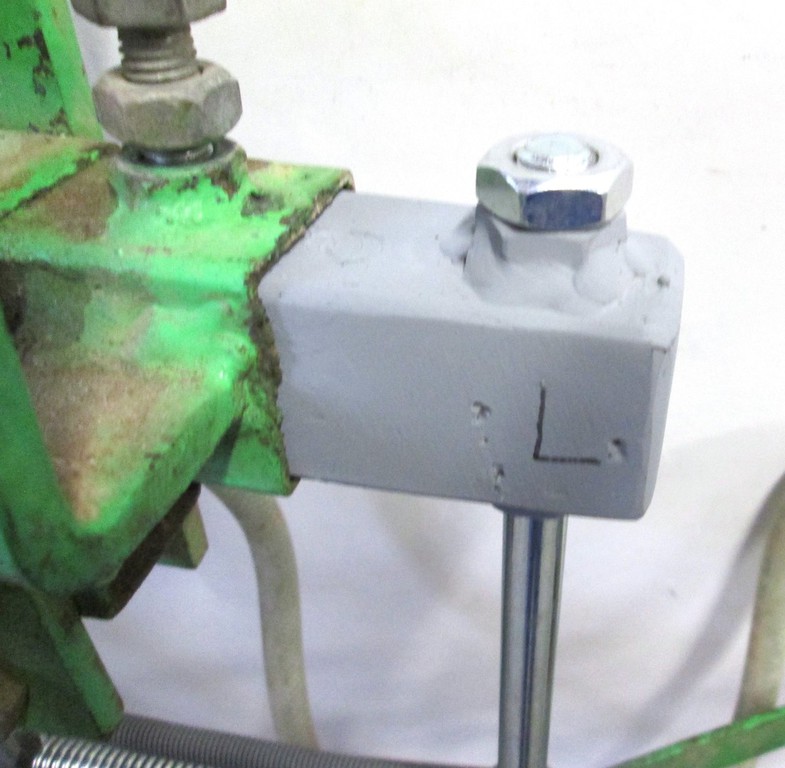

2. Anfertigung von Adapterstücken, die den Anbau des Haubensatzes an das Gestänge möglich machen.



Außenbreiten an den Außenkanten der SHARK-Hauben:

minimal 153cm

maximal  241cm



Der Düsenanschluß ist mittels Verschraubung gemäß MAF uni standart ausgeführt und erlaubt sowohl den Herbizid- als den SHARK-Einsatz.



Die SHARK-Hauben sind pro Seite mit 2 Hohlkegel-Injektor-Düsen Albuz TVI 80025 lila (80° Spritzwinkel) ausgestattet.

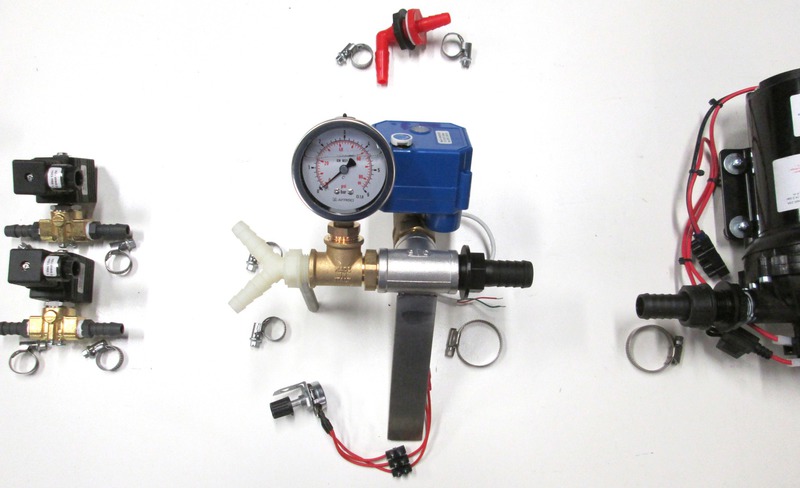

Hier sehen Sie die benötigten Baugruppen für dem Umbau einer 100 Ltr. Fragö-Herbizidspritze oder sonstige ähnliche Geräte.

Mit diesen Baugruppen ist eine Geräteprüfung möglich.



Version 1



Folgende Baugruppen sind von rechts nach links aufgelistet:



Ansauggruppe bestehend aus: Ansaugstutzen doppelt für die beiden Stutzen am Tanksumpf, Kugelhahn, Ansaugfilter mit Halter und Abgangsstutzen.



Pumpengruppe (12V ) bestehend aus:



Pumpe EP12114 11,4 Ltr/min 3,4bar bis Tankgröße 100 Liter

oder

Pumpe EP12150 15,0 Ltr/min 3,4bar bis Tankgröße 150 Liter

oder

Pumpe EP12208 20,8 Ltr/min 4,1bar bis Tankgröße 200 Liter

oder

Pumpe EP12265 26,5 Ltr/min 4,1bar bis Tankgröße 300 Liter

mit

Saugstutzen und Schlauchverschraubungen



Druckregelgruppe (12V) bestehend aus: Motorkugelhahn zur Druckregelung, Manometer 0-6bar, T-Stck V2A mit Anschweißlasche, Fittings, Schlauchnippel, Tankrücklaufstutzen (gleichzeitig Rührwerk)



2 Magnetventile 12V 0-7bar (8 bar)



2 Membrandüsenkörper



Zur Optimierung bieten wir noch eine Vielzahl von ergänzendem Zubehör an:



Steuerboxen, Schläuche, Fittings, Druckfilter, etc.



Lassen Sie sich ein individuelles Angebot unterbreiten.

Natürlich können durch einfache Anpassungen der Baugruppen andere Spritzfabrikate mit 100, 200 oder 300 Liter umgebaut werden

Hier sehen Sie die benötigten Baugruppen für dem Umbau einer 100 Ltr. Fragö-Herbizidspritze oder sonstige ähnliche Geräte.

Mit diesen Baugruppen ist eine Geräteprüfung möglich.



Version 2



Folgende Baugruppen sind von rechts nach links aufgelistet:



Ansauggruppe bestehend aus: Ansaugstutzen doppelt für die beiden Stutzen am Tanksumpf, Kugelhahn, Ansaugfilter mit Halter und Abgangsstutzen.



Pumpengruppe (12V ) bestehend aus:



Pumpe EP12114 11,4 Ltr/min 3,4bar bis Tankgröße 100 Liter

oder

Pumpe EP12150 15,0 Ltr/min 3,4bar bis Tankgröße 150 Liter

oder

Pumpe EP12208 20,8 Ltr/min 4,1bar bis Tankgröße 200 Liter

oder

Pumpe EP12265 26,5 Ltr/min 4,1bar bis Tankgröße 300 Liter

mit

Saugstutzen und Schlauchverschraubungen



Druckregelgruppe mechanisch Typ 1 bestehend aus: Druckregler 10bar, Manometer 0-6bar, T-Stck V2A mit Anschweißlasche, Druckfilter, Fittings, Schlauchnippel, Tankrücklaufstutzen (gleichzeitig Rührwerk)



2 Magnetventile 12V 0-7bar (8 bar)



2 Membrandüsenkörper



Zur Optimierung bieten wir noch eine Vielzahl von ergänzendem Zubehör an:



Steuerboxen, Schläuche, Fittings, Druckfilter, etc.



Lassen Sie sich ein individuelles Angebot unterbreiten.

Natürlich können durch einfache Anpassungen der Baugruppen andere Spritzfabrikate mit 100, 200 oder 300 Liter umgebaut werden

Hier sehen Sie die benötigten Baugruppen für dem Umbau einer 100 Ltr. Fragö-Herbizidspritze oder sonstige ähnliche Geräte.

Mit diesen Baugruppen ist eine Geräteprüfung möglich.



Version 3



Folgende Baugruppen sind von rechts nach links aufgelistet:



Ansauggruppe bestehend aus: Ansaugstutzen doppelt für die beiden Stutzen am Tanksumpf, Kugelhahn, Ansaugfilter mit Halter und Abgangsstutzen.



Pumpengruppe (12V ) bestehend aus:



Pumpe EP12114 11,4 Ltr/min 3,4bar bis Tankgröße 100 Liter

oder

Pumpe EP12150 15,0 Ltr/min 3,4bar bis Tankgröße 150 Liter

oder

Pumpe EP12208 20,8 Ltr/min 4,1bar bis Tankgröße 200 Liter

oder

Pumpe EP12265 26,5 Ltr/min 4,1bar bis Tankgröße 300 Liter

mit

Saugstutzen und Schlauchverschraubungen



Druckregelgruppe mechanisch Typ 1 bestehend aus: Druckregler 10bar, Manometer 0-6bar, T-Stck V2A mit Anschweißlasche, Druckfilter, Fittings, Schlauchnippel, Tankrücklaufstutzen (gleichzeitig Rührwerk)



1 Dreiwegehahn zur Versorgung der Düsenkörper



2 Membrandüsenkörper



Zur Optimierung bieten wir noch eine Vielzahl von ergänzendem Zubehör an:



Steuerboxen, Schläuche, Fittings, Druckfilter, etc.



Lassen Sie sich ein individuelles Angebot unterbreiten.

Natürlich können durch einfache Anpassungen der Baugruppen andere Spritzfabrikate mit 100, 200 oder 300 Liter umgebaut werden

Hier sehen Sie die benötigten Baugruppen für dem Umbau einer 100 Ltr. Fragö-Herbizidspritze oder sonstige ähnliche Geräte.

Mit diesen Baugruppen ist eine Geräteprüfung möglich.



Version 4



Folgende Baugruppen sind von rechts nach links aufgelistet:



Ansauggruppe bestehend aus: Ansaugstutzen doppelt für die beiden Stutzen am Tanksumpf, Kugelhahn, Ansaugfilter mit Halter und Abgangsstutzen.



Pumpengruppe (12V ) bestehend aus:



Pumpe EP12114 11,4 Ltr/min 3,4bar bis Tankgröße 100 Liter

oder

Pumpe EP12150 15,0 Ltr/min 3,4bar bis Tankgröße 150 Liter

oder

Pumpe EP12208 20,8 Ltr/min 4,1bar bis Tankgröße 200 Liter

oder

Pumpe EP12265 26,5 Ltr/min 4,1bar bis Tankgröße 300 Liter

mit

Saugstutzen und Schlauchverschraubungen



Druckregelgruppe mechanisch Typ 2 bestehend aus: Druckregelverteiler 0-6bar mit 4 Kugelhähnen (1. Pumpenzulaufhahn, 2.+3. Kugelhahn Versorgung linker und rechter Düsenkörper, 4. Kugelhahn Druckeinstellung) Manometer 0-6bar, mit Halter, Fittings, Schlauchnippel, Tankrücklaufstutzen (gleichzeitig Rührwerk)



2 Membrandüsenkörper



Zur Optimierung bieten wir noch eine Vielzahl von ergänzendem Zubehör an:



Steuerboxen, Schläuche, Fittings, Druckfilter, etc.



Lassen Sie sich ein individuelles Angebot unterbreiten.

Natürlich können durch einfache Anpassungen der Baugruppen andere Spritzfabrikate mit 100, 200 oder 300 Liter umgebaut werden

Hier sehen Sie den Umbau und die Modifizierung eines Bandspritzgestänges (Fremdfabrikat).

Als Grundausstattung hatte das Gestänge eine elektrische Breitenverstellung und eine hydraulische Höhenverstellung.



Das Gestänge sollte zukünftig Zeilenbreiten bis 3,0m in Herbizid- und SHARK-Anwendung gewährleisten.



Bei der Modifizierung auf MAF-uni Standart wurden folgende Änderungen durchgeführt:



1. Anschweißen von Adapterstücken an die Zahnstangen der Breitenverstellung für MAF uni Düsenaufnahmerohre, die eine zusätzliche manuelle Verstellung der Arbeitsbreite zwischen 50-60cm (beide Seiten zusammen) ermöglichen.



Außenbreiten bei Herbizidanwendung:

Ohne manuelle Zusatzverstellung:

minimal 124cm

maximal  200cm

Mit manueller Zusatzverstellung:

maximal 260cm



Außenbreiten bei SHARKanwendung:

Ohne manuelle Zusatzverstellung:

minimal 150cm

maximal  224cm

Mit manueller Zusatzverstellung:

Maximal 268cm



2. Anbau einer elektrischen Düsenschaltung mit Momentabschaltung Typ EDSm mit 2 Magnetventilen für die linke und rechte Seite.



3. Anbau einer Ganzflächenabspritzung mit 2 Düsen, die am Rahmen fest montiert sind. Und mittels Kugelhähnen zugeschaltet werden können.



Die verwendeten Düsenkörper haben Membrantropfstopventile (Öffnungsdruck 0,3-0,5 bar) und sind mit Flachstrahlinjektordüsen Agrotop Airmix 110 (Ganzfläche) und Airmix OC (Herbizid) jeweils im Kaliber 05 braun ausgestattet.



Die SHARK-Hauben sind mit Hohlkegel-Injektor-Düsen Albuz TVI 80025 lila ausgestattet.

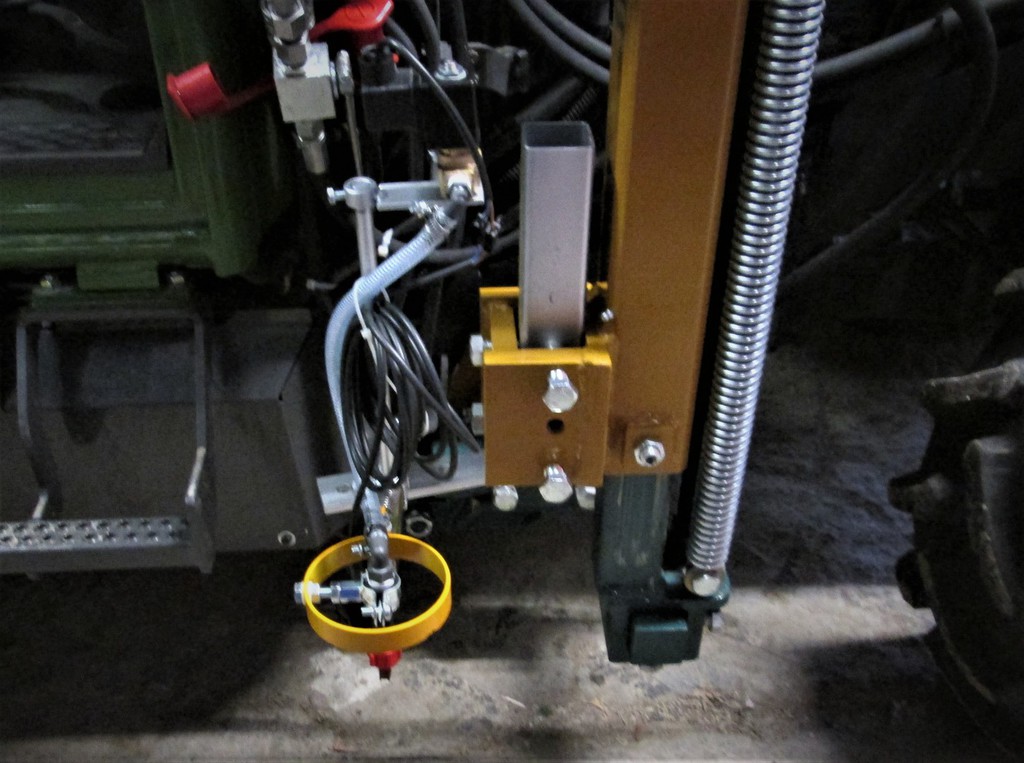

Hier sehen Sie die Montage des Zwischenachsanbausatzes MAF uni für die hydraulische Zwischenachsbreitenverstellung mit je Seite eine hydraulischer Hubmast der Firma Braun und der Firma Rust an einem Fendt Vario.

Bestandteil des Anbausatzes sind: Klemmstücke für Zapfen (Braun) oder Rohrhülse (Rust), ein Abweiserbügelsatz kompakt der in beiden Anbauvarianten Außenbreiten von ca. 150-160 cm ermöglicht, Laschen zu Anpassung der zu überbrückenden Freiräume, Höhenverstellmöglichkeiten wie Höhenverstellstange (Braun) und Rohrhülse (Rust)  und  2 Magnetventile mit Haltestange und Halter. Die Magnetventile haben einen Schlauchanschluss von 10mm und sind bereits ausgangsseitig mit dem Membranstop-Düsenkörper verbunden. Die Magnetventile werden über die Außensteckdosen der Joysticktaster angesteuert. Alternativ können die Magnetventile auch über eine MAF Steuerbox geschaltet werden.

Als Düsenausstattung wird eine Agrotop Airmix OC-Düse mit Kaliber 05 braun verwendet.



Hier sehen Sie ein Schwerlastgestänge nach dem Prinzip des regulären MAF uni 1 Gestänges mit elektrischer Breitenverstellung.

Rahmengrundbreite ca. 900mm. Elektrischer Hub ca. 880mm, Rohrkombination 50x50 und 40x40mm, mit Gleitführungenstiften um die Reibung zu minimieren. Das Gestänge wurde roh ausgeführt, damit der Kunde seinen speziellen Anbau selbst anfertigen kann. Das Gestänge wiegt ca. 26,5kg.

Hier sehen Sie die Montage eines MAF uni 3 Gestänges mit hydraulischer Höhenverstellung und elektrischer Düsenschaltung. Die 2-teilige Kombination für den Zwischenachsanbau ist auf den Zwischenachszapfen 40x40 an einem Fendt 250V montiert. Durch Austausch der Zapfenklemmstücke kann man auch das Gestänge auf Zapfen 50x50 montieren. Trotz des auf der linken Seite nach unten geführten Auspuffs, ist eine Montage möglich gewesen. Als Besonderheit ist der Anbau von kompakten Abweiserbügeln zu bemerken, die in diesem Fall ab eine Zeilenbreite von 1,65m optimal eingesetzt werden können. Die hydraulische Höhenverstellung ist mit 300mm Hub je Seite ausgestattet und wird mit je einem Ventil schlepperseitig zusammen oder einzeln (Seitenhang) verstellt. Die reguläre Breitenverstellung des MAF uni 3 beträgt je Seite ca. 20cm, also zusammen ca. 40cm. Die mechanische Verstellung beträgt alleine mit den Zapfenklemmstücken nochmal zusätzlich ca. 20cm pro Seite. Das einzelnen uni 3 Antriebe lassen sich ebenfalls nochmal ca.10-15cm mechanisch verstellen.

Hier sehen Sie die ein MAF uni 2 Bandspritzgestänge mit jeweils 2 Membrandüsenkörpern pro Abweiserbügel. Die Düsenkörper sind zum Einen über die Magnetventile schaltbar und zum Anderen können sie je Seite einzeln oder zusammen über einen 3-Wege-Hahn geschaltet werden. Dies hat den Vorteil, dass 2 unterschiedliche Düsen verbaut werden können. Man kann dann je nach Notwendigkeit, nur den Düsen-Typ 1 oder nur den Düsen-Typ 2 benutzen. Weiterhin kann man auch 2 gleiche Düsen verbauen, die wiederum eine größere Spritzbreite erlauben. Die Düsenkörper sind zusätzlich einzeln schwenkbar, um die Wirkungsbreite zu erhöhen. Diese lassen sich auch getrennt, Düsen-Typ 1 oder Düsen-Typ 2, aber auch zusammen, Düsen-Typ 1 und Düsen-Typ 2, schalten.

Hier sehen Sie den Neubau einer 100 Ltr. Tank-Pumpe-Einheit für die Herbizid- und SHARK-Anwendung. Die Einheit wurde mit einer leistungsstarken Pumpe (EP12265), mit einer elektrischen Druckregeleinheit und Magnetventilen ausgerüstet. Die Tank-Pumpe-Einheit wurde zur leichteren Handhabung beim An- und Abbau, mit Abstellfüßen, Griffbügeln und einer ERO Hakenplatte versehen.

Hier sehen Sie eine Unkrautspritze, die aus einem 19 Jahre alten MAF uni 2 Gestänge und einem über 30 Jahren alten 200 Ltr. Tankgestell gefertigt wurde. Das Gestänge wurde komplett überholt und mit Membrandüsenkörper, einer Ganzflächenabspritzung und Magnetventilen ausgestattet. Das Tankgestell wurde mit Abstellfüssen, einer neuen Pumpe (EP12208), mit neuen Filtern und Schläuchen und einer Sondersteuerung versehen. Als Aufhängung wurde eine ERO-Hakenplatte verbaut.

Hier sehen Sie den Umbau einer Müller Herpu-Spritze. Der originale 100 Ltr. Tank wurde durch einen 200 Ltr. ersetzt. Der Tankrahmen, die Höhenverstellung sowie die Halterung für das Gestänge angepasst und verstärkt. Weiterhin wurde eine stärkere Pumpe (EP12265) samt Druckregeleinheit  eingebaut. Weiterhin wurden die Saug- und Druckschläuche, die Saug- und Druckfilter, die elektrische Anschlüsse neu verlegt bzw. erneuert. Das Gestänge, mit elektrischer Breiten- und Neigungsverstellung, wurde an die Aufnahmen der SHARK-Hauben angepasst. Die Punktspritzung ist voll integriert worden.

Hier sehen Sie ein Sondergestänge mit abnehmbaren Überzeilenbügeln für die Herbizidanwendung in Nadelbaumkulturen mit 5 Düsen. Das Gestänge ist elektrisch in der Breite verstellbar. Die Überzeilenbügel sind in Höhe und Breite von Hand verstellbar. Grundbreite der elektrisch verstellbaren Düsenhalter ca. 65cm. Verstellung bis ca. 125cm. Jeder Düsenhalter ist zusätzlich noch in der Neigung verstellbar. Der Anbau wird mittels Adapterplatten an den jeweiligen Schleppertyp angepasst. Die Höhenverstellung wird über die Rasterstange gewährleistet.

Hier sehen Sie eine 14-fach-Düsenschaltung einer Wanner-Aufsattelspritze. Jede Düse lässt sich einzeln schalten. Somit kann immer optimal, die notwendigen Düsen für die jeweilige Laubwandhöhe, einstellen. Dadurch wird  der Spritzmittelaufwand vermindert.

Hier sehen Sie die Modifizierung einer alten 100 Ltr. FRAGÖ-Spritze. Tank, Gestell und Aufhängung bleiben erhalten.

Die Spritze ist an einem Fendt Vario 209 angebaut, der im Steillagenweinbau eingesetzt wird.

Folgende Neuerungen werden angebaut:

1. Hochleistungsmembranpumpe 12V 22 Ltr/min mit bis zu 4,4 bar ( bei Höchstdruck allerdings mit kleinerer Durchflussmenge),

2. Elektrische Druckregelung mittels Motorkugelhahn,

3. Magnetventile zur Ansteuerung von Düsen zur Herbizidanwendung und zusätzlich, aufgrund der hohen Pumpenleistung, zur SHARK- bzw. Quickdown-Anwendung.

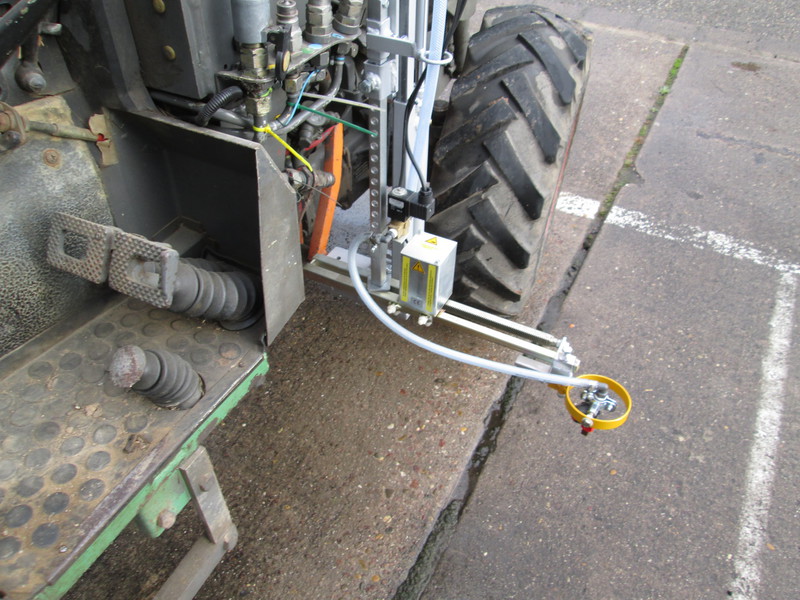

Hier sehen Sie den Anbau von 2 Stck Hubeinheiten im Zwischenachsbereich an Unterflurbock Fendt 280V

- Hubhöhe 300mm je Seite

- Hubreite 400mm zusammen

- Magnetventile über Kreuzhebeltaster schaltbar

- Abweiserbügel mit Membrandüsenkörper

- Düsenbestückung Airmix OC 03 blau oder OC04 rot oder OC05 braun

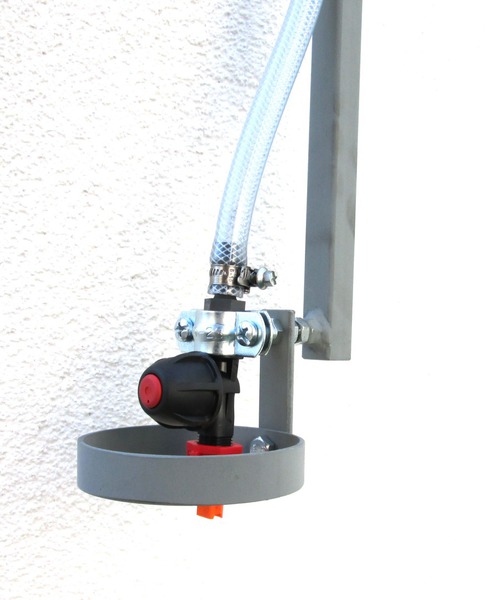

Hier sehen Sie den einfachen Anbau von Abweiserbügeln mit Doppeldüsen und Spritzstrahlabweiser an einen Fendt Vario 208V im Zwischenachsbereich.

 Alle Verstellmöglichkeiten durch mechanische Verschiebung und Klemmung mittels Schrauben

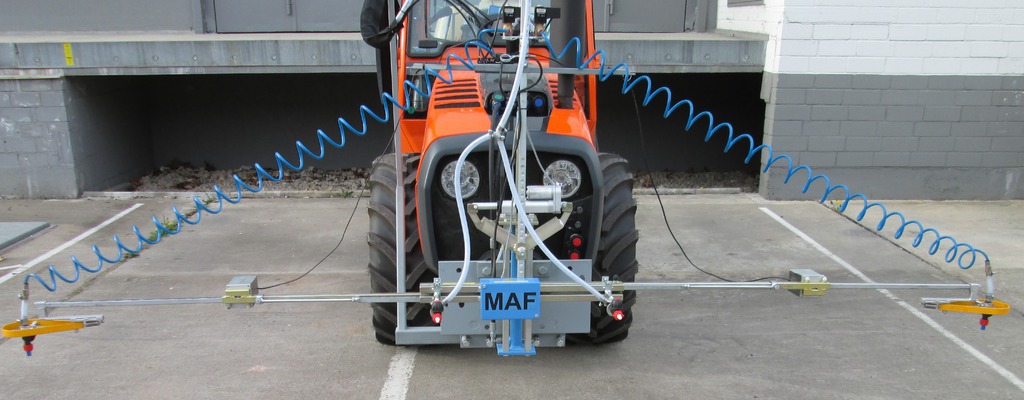

Hier sehen Sie, eine Sonderanfertigung des MAF uni 2 Bandspritzgestänges mit einem maximalen Hub von 950mm je Seite mittels Zusatzantrieben. Das Gestänge ist an einem Holder F770 angebaut und zusätzlich noch mit einer elektrisch zuschaltbaren Ganzflächenabspritzung ausgerüstet. Durch die Auswahl von geeigneten Düsen ist somit die ganze Rebzeile abspritzbar. Hiermit lassen sich Reihenbreiten von 1,5 bis 3,4 m ohne Probleme abspritzen. Die Außenbreite liegt im Bereich von 1,1 - 3,0 m. Durch die Zusatzantriebe ist die Verstellzeit der Breitenverstellung relativ gering.

Hier ein Link zu YouTube: Breitenverstellung MAF uni 2 3000

Hier sehen Sie, einen Sonderanbau des MAF uni 3 Bandspritzgestänges an einem Holder A772 im Zwischenachsbereich Der Anbau erfolgte teilweise unter dem hinteren Kotflügel. Die Abweiserbügel sind zusätzlich mit einem weiteren, über Kugelhahn schaltbaren, Düsenhalter bestückt. Die elektrische Düsenschaltung ist direkt auf der Spritze angebaut.

MAF Maschinenbau

Mathias Friedrich

St. Stefansweg 1
55599 Gau-Bickelheim

Tel.: 0049-(0)6701-960324

Fax.: 0049-(0)6701-960326

E-Mail: maftecunigb@aol.com

       Kontaktformular

Unsere Öffnungszeiten:



Termine nur noch nach vorheriger Vereinbarung

(telefonisch oder per E-Mail)



Montags bis Donnerstags

8.30 bis 12.00 Uhr und

14.00 bis 16.00 Uhr



Freitag - Sonntag

geschlossen



Bitte beachten Sie die Regelung!

Lassen Sie den Inhalt der Webseite von Google-Übersetzer in eine der angegebenen Sprachen übersetzen (ohne Garantie für die Richtigkeit der Übersetzung)



Teilnahmezertifikat
Teilnahmezertifikat-34458.pdf
PDF-Dokument [373.3 KB]
Druckversion | Sitemap
© MAF Maschinenbau 2024
